적합한 CNC 수직 선반을 선택하는 방법은 무엇일까요?
선택하는 것CNC 수직 선반단순히 가장 큰 선삭 직경을 가진 기계를 선택하는 것이 아닙니다. 적절한 사양은 공작물 직경, 공작물 높이, 무게, 가공 재료, 절삭 요구 사항, 작업대 크기 및 향후 생산 요구 사항을 종합적으로 고려하여 결정해야 합니다. 사양이 너무 작으면 실제 가공 요구 사항을 충족하지 못할 수 있고, 사양이 너무 크면 장비 투자 비용이 증가합니다.
따라서 조달 과정에서 실제로 확인해야 할 사항은 공작물을 적재할 수 있는지, 공작기계가 견딜 수 있는지, 절삭 능력이 충분한지, 그리고 구성이 실제 공정에 적합한지 여부입니다.
먼저 공작물의 최대 직경을 결정합니다.
CNC 수직 선반을 선택할 때 가장 먼저 확인해야 할 매개변수 중 하나는 최대 절삭 직경입니다. 하지만 공작기계의 최대 절삭 직경과 공작물의 최대 외경을 단순히 일대일로 대응시키는 것은 불가능합니다. 다음 사항들도 함께 고려해야 합니다.
• 공작물의 실제 외경
· 내경 가공 크기
· 도구 이동 공간
· 척 또는 고정 장치 크기
• 공작물 고정 위치
• 적재, 하역 및 운영 공간
예를 들어, 최대 공작물 직경이 공작기계의 공칭 최대 절삭 직경에 매우 근접한 경우, 실제 가공 시 공구, 지그 및 작업 여유 공간이 부족할 수 있습니다. 따라서 구매 시 장비 사양을 '딱 필요한 만큼'으로 정하는 것보다는 실제 공작물 범위를 고려하여 적절한 가공 용량을 확보하는 것이 좋습니다.
다롄 와지 CNC 머신 유한회사CNC 수직 선반최대 절삭 직경이 800mm, 1,250mm, 1,600mm, 2,000mm 등 다양한 사양을 지원하며, 다양한 크기의 공작물에 대한 해당 가공 기능을 제공할 수 있습니다.
공작물의 무게에 맞춰 기계의 하중 지지 용량을 선택하십시오.
공작물의 무게 또한 공구를 선택할 때 무시할 수 없는 요소입니다.CNC 수직 선반.
지름이 큰 가공물은 무게가 많이 나가지 않아도 되지만, 비교적 작은 부품이라도 재료나 구조적인 이유로 무게가 상당할 수 있습니다. 따라서 장비를 선택하기 전에 다음 사항을 확인해야 합니다.
• 최대 공작물 중량
• 일반적인 공작물 무게
• 척 또는 고정 장치의 무게
• 적재 및 하역 방법
• 필요한 클램핑 안정성
실제로 고려해야 할 것은 가공물의 무게뿐만 아니라 가공물, 고정구, 그리고 가공 과정에서 발생하는 전체 하중입니다.
예를 들어, 다롄 와지 CNC 머신 유한회사의 이 제품 시리즈는 특정 모델 및 구성에 따라 2톤에서 8톤까지 다양한 하중을 견딜 수 있습니다. 이는 또한 중요한 구매 원칙, 즉 공작물 직경과 하중 지지력을 함께 평가해야 한다는 점을 보여줍니다.
지름만 확인하지 말고 공작물의 높이도 확인하십시오.
공작물의 높이는 공구가 필요한 가공 위치에 도달할 수 있는지 여부에 직접적인 영향을 미칩니다. 따라서 장비를 선택할 때는 다음 사항을 고려해야 합니다.
• 공작물의 높이
· 손잡이 크기
• 공구 연장 길이
• 클램프 높이
공구 홀더의 수직 이동 거리
• 내부 또는 움푹 들어간 부분에 필요한 가공 작업
특히 높이가 높은 부품을 가공할 때는 공작물의 직경만 충족한다고 해서 장비가 반드시 적합한 것은 아닙니다.
다롄 와지 CNC 머신 유한회사(DALIAN WAJI CNC MACHINE CO.LTD)의 경우, 모델별로 최대 공작물 높이가 다르며, 일부 대형 모델의 수직 공구 받침대 램 스트로크는 850mm/1000mm에 달할 수 있습니다. 따라서 공급업체와 상담할 때는 공작물 직경만 알려주는 것보다 공작물 직경, 높이, 클램핑 방법을 모두 제공하는 것이 가장 좋습니다.
재료 및 가공 기술에 따라 절삭 능력을 결정합니다.
재료와 가공 방법에 따라 발생하는 절삭 하중은 크게 다릅니다. 예를 들어, 주철, 강철 부품, 단조강 부품 등을 여유 공간이 큰 황삭 가공할 경우, 일반적인 정삭 가공보다 공작기계의 강성, 절삭력, 토크에 대한 요구 조건이 더 높습니다. 구매자는 사전에 다음 사항을 확인해야 합니다.
• 공작물 재질 및 경도
황삭 또는 정삭
절삭 깊이
· 이송 속도
· 도구 유형
• 연속 절단 또는 간헐적 절단
재료 제거량
이 시점에서 최대 절삭력, 작업대 토크, 주 모터 출력과 같은 매개변수는 진정한 참고 가치를 지닙니다. 이 제품의 다양한 모델별 최대 절삭력은 다음과 같습니다.CNC 수직 선반최대 작업대 토크는 10,000N~25,000N이고, 주 모터 출력은 모델 및 구성에 따라 3,200N·m~30,000N·m이며, 최대 작업대 토크는 18.5kW~45kW입니다. 그러나 이러한 매개변수는 개별적으로 비교할 수 없으며 실제 가공 조건과 함께 고려하여 선택해야 합니다.
실제 고정 방식에 따라 작업대의 크기를 결정하십시오.
작업대는 단순히 공작물을 올려놓는 플랫폼이 아닙니다. 작업대의 크기는 공작물의 위치와 고정 방식에도 영향을 미칩니다. 여러 모델을 비교할 때는 다음 사항들을 확인하는 데 집중할 수 있습니다.
· 작업대 직경
· 척 또는 고정 장치 크기
· 공작물 설치 방법
· 핀치 포인트 레이아웃
• 공작물 주변에 필요한 작업 공간
다롄 와지 CNC 머신 유한회사의 모델들은 720mm에서 1,800mm까지 다양한 가공 능력을 갖춘 작업대 직경을 제공합니다.
테이블 속도와 토크를 무시하지 마십시오.
가공 대상물에 따라 요구되는 가공 조건이 다릅니다. 크고 무거운 가공 대상물과 더 높은 회전 속도가 필요한 작은 부품은 실제 가공 시 작업대 성능에 대한 요구 사항이 다릅니다. 따라서 구매자는 최대 속도만 비교할 것이 아니라 작업대의 회전 속도 범위와 토크를 동시에 고려해야 합니다.
저희 작업대 속도 범위는 다음과 같습니다.CNC 수직 선반회전 속도는 3.15~100rpm에서 15~460rpm까지 다양하며, 최대 작업대 토크는 모델에 따라 3,200N·m에서 30,000N·m까지입니다.
장비의 속도 범위는 적절하지만 토크가 부족하면 고강도 절단 작업 시 생산 요구 사항을 충족하지 못할 수 있습니다.
만약 생산의 대부분이 경량 절단 작업이라면, 실제 필요량보다 훨씬 높은 토크 용량을 선택하는 것은 장비 투자 비용을 증가시킬 뿐, 그에 상응하는 생산성 향상을 가져오지는 않을 것입니다.
표준 구성이 필요한지 또는 사용자 지정 구성이 필요한지 판단하십시오.
모든 구매자가 정확히 동일한 CNC 수직 선반 구성 사양을 요구하는 것은 아닙니다. 문의하기 전에 다음 사항이 필요한지 확인하십시오.
• 다양한 사양의 척
• 램 이동 거리 연장
유압 클램핑
• 자동 공구 교환
• C축 또는 전동 공구
• 자동 측정
칩 추출기
• 냉각 시스템
• 완전 폐쇄 루프 제어
• CNC 시스템 사양
위와 같은 상황에 대응하여,CNC 수직 선반당사에서 개발한 제품은 확장 스트로크 램, 특수 척 조, 자동 공작물 측정 시스템 등 기술 도면에 따라 맞춤 제작이 가능합니다. 일부 모델은 Siemens, FANUC 또는 GSK CNC 시스템을 장착할 수 있으며, 완전 폐루프 제어, 칩 추출기 및 냉각 시스템을 필요에 따라 구성할 수 있습니다.
다롄 와지 CNC 머신 유한회사, 구매자의 선택을 돕는 방법은 무엇인가요?CNC 수직 선반?

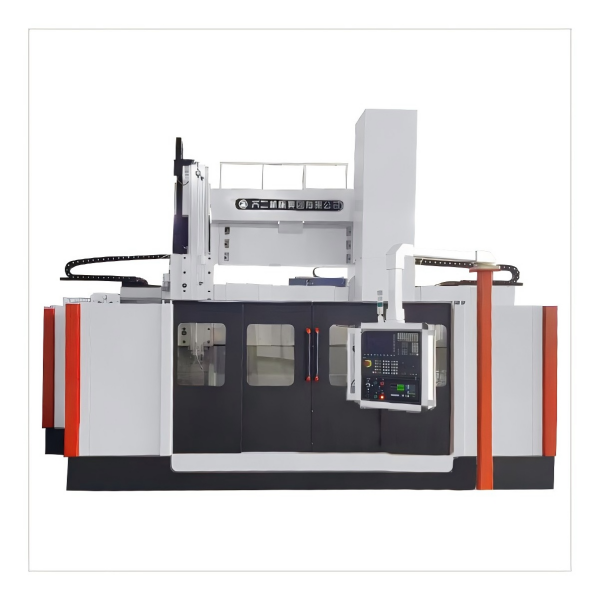

우리의CNC 수직 선반본 시리즈는 주로 대형 및 중량 산업용 공작물 가공에 초점을 맞추고 있습니다. 기존 제품 모델은 최대 절삭 직경 Φ800mm에서 Φ2,000mm까지 다양한 사양을 지원합니다. 각 모델은 공작물 적재 용량, 작업대 크기, 토크, 절삭력 및 주 모터 구성에서 차이를 보이며, 다양한 가공 요구 사항에 맞춰 선택할 수 있습니다.
동시에, 당사는 고객의 기술 도면을 기반으로 특수 척 조, 확장된 램 이동 거리 및 자동 측정 솔루션을 포함한 맞춤형 구성을 제공할 수 있습니다. 다양한 모델 및 구성에 따라 다양한 CNC 시스템과 완전 폐루프 제어, 칩 추출기 및 냉각 시스템과 같은 옵션도 제공됩니다.
구체적인 사양을 결정할 수 없는 구매자의 경우, 가공물 도면을 직접 제공해 주시면 당사에서 가공물의 크기, 무게, 가공 기술 및 구성 요구 사항을 바탕으로 장비 사양을 종합적으로 평가해 드립니다.
