수직형 선반은 무엇에 사용되나요?
무엇이CNC 수직 선반 기계단일 열 VTL과 이중 열 VTL 중 어떤 것을 선택해야 할지 고민이시라면, 이 가이드가 최적의 선택 기준이 될 것입니다.
제조 시설에서 크고 무겁거나 직경이 큰 공작물을 가공해야 하는 경우, 기존의 수평 선반은 스핀들 처짐이나 공작물 고정의 어려움과 같은 상당한 문제에 직면하는 경우가 많습니다. 바로 이러한 상황에서 수평 선반이 유용하게 사용될 수 있습니다.CNC 수직 선반 기계 (일반적으로 VTL 또는 수직 가공 센터라고 함)은 고강도 가공을 위한 최고의 솔루션으로 떠오르고 있습니다.
50년이 넘는 공작기계 제조 분야의 축적된 전문성을 바탕으로, 다롄 와지(DALIAN WAJI)는 세계적인 수준의 수직 선반 생산에 주력하고 있으며, 특히 시장에서 큰 주목을 받고 있는 불라드(Bullard) 수직 선반과 견줄 만한 고품질 제품을 생산합니다. 이 가이드에서는 수직 선반의 본질과 핵심 기술을 심층적으로 분석하여, 생산 라인의 특정 요구 사항에 따라 단일 기둥형과 이중 기둥형 중 어떤 구성이 적합한지 판단하는 데 도움을 드립니다.

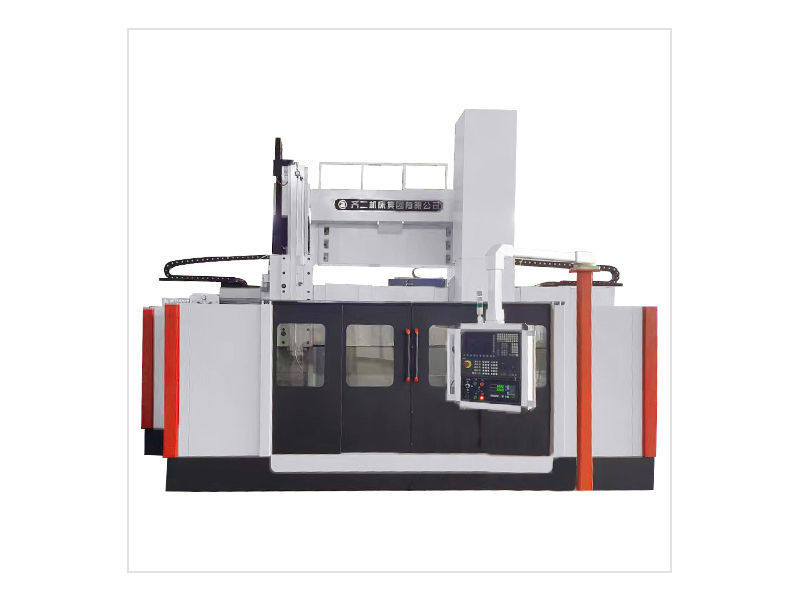

1. CNC 수직 선반 기계의 특징은 무엇인가요?
CNC 수직 선반은 스핀들 축이 수직으로 배치되도록 설계되었습니다. 공작물이 수평으로 매달려 있는 수평 선반과는 달리, 수직 선반에서는 공작물이 수평으로 회전하는 작업대 위에 안정적으로 고정됩니다.
수직형 디자인의 주요 장점:
중력을 활용한 안정성: 최대 80톤에 달하는 초중량 공작물의 경우, 중력이 자연스럽게 공작물을 작업대에 단단히 고정시켜 줍니다.これにより 스핀들에 가해지는 굽힘 모멘트가 완전히 제거되어 마이크론 수준의 정밀도로 초고정밀 가공이 가능해집니다.
간소화된 클램핑 작업: 공장 오버헤드 크레인을 사용하여 무거운 주철 부품, 단조 링 또는 엔진 블록을 들어 올릴 때, 이러한 부품을 수평 작업대에 직접 놓는 것이 측면으로 클램핑하는 것보다 훨씬 안전하고 효율적입니다.
탁월한 구조적 강성: 다롄 와지(DALIAN WAJI) 수직 선반은 유압식 가이드웨이(유체역학적 가이드웨이)와 NN30 이중 열 원통형 롤러 베어링을 사용하여 스핀들을 반경 방향으로 지지합니다. 이러한 구성은 공작 기계에 고하중에서도 뛰어난 하중 지지력과 탁월한 회전 정밀도를 제공합니다.
2. 단일 컬럼형 vs. 이중 컬럼형 수직 선반(VTL): 어떤 것이 당신에게 적합할까요?
CNC 수직 선반을 선택할 때는 가공하려는 공작물의 최대 선삭 직경과 무게를 기준으로 두 가지 구조적 설계 중에서 선택해야 합니다.
단일 기둥 수직 선반:
단일 기둥 구조는 견고한 주 기둥 하나 위에 가로보와 공구대를 지지합니다.
가공 능력: 중대형 공작물 가공에 이상적입니다. DALIAN WAJI의 "D 시리즈 제품 라인을 기반으로 하며, 가공 직경 범위는 φ630mm에서 φ2000mm(C576D부터 C5120D 모델까지)에 이르며, 최대 공작물 하중 용량은 0.8톤에서 8톤까지입니다.
주요 장점: 본 시리즈는 매우 컴팩트한 구조로 작업장 공간을 효율적으로 활용할 수 있습니다. 개방형 측면 설계로 뛰어난 접근성과 편리한 조작성을 제공합니다. 또한, 탁월한 다용성을 자랑하며 특수 척, 자동 로딩 장치, PLC/디지털 디스플레이 업그레이드 등 다양한 맞춤 옵션을 지원하여 유연한 제조 환경의 요구 사항을 완벽하게 충족합니다.

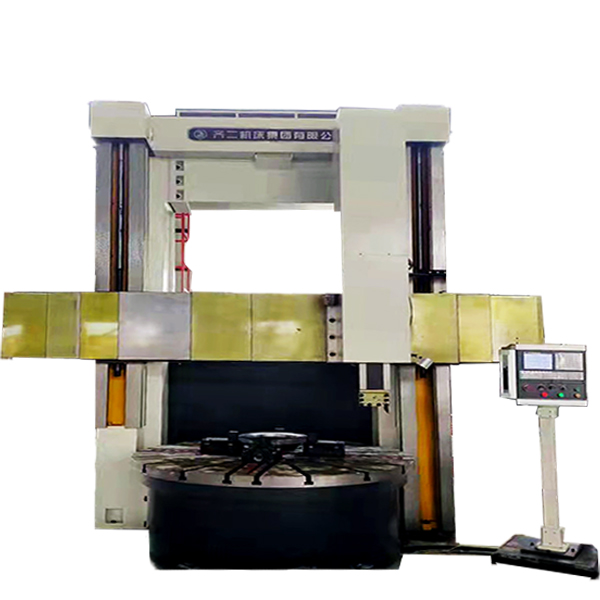

이중 기둥 수직 선반:
고강도 가공의 최고봉으로 여겨지는 이 시리즈는 두 개의 거대한 기둥이 상단 가로보로 견고하게 연결된 이중 기둥 설계를 채택하여, 비교할 수 없는 강성을 자랑하는 갠트리형 구조를 형성합니다.
가공 능력: 특히 매우 무겁고 큰 공작물을 가공하도록 설계되었습니다. DALIAN WAJI의 이중 기둥 VTL 시리즈는 φ2500mm에서 최대 φ6300mm(C5263 모델 포함)에 이르는 매우 넓은 선삭 직경 범위를 자랑하며, 최대 80톤의 공작물 하중을 견딜 수 있어 안전하고 안정적인 가공을 보장합니다.
주요 장점: 이중 기둥 수직 선반의 대칭 구조 설계는 탁월한 열 안정성과 진동 감쇠 성능을 보장하여 고강도 황삭 가공부터 정밀 정삭 가공까지 일관된 정밀도를 유지합니다. 매우 높은 절삭력이 요구되고 장비의 장기적인 내구성을 중시하는 산업 분야에서 이 공작기계 시리즈는 가공 작업에 있어 최고의 선택이 될 것입니다.
3. 주요 기술 매개변수 요약:
디지털 판독 장치(DRO) 시스템을 갖춘 수동 수직 선반이 필요하든, 완전히 업그레이드된 CNC 수직 선반이 필요하든, 다양한 기술 매개변수를 꼼꼼히 비교하는 것은 매우 중요합니다. 아래는 당사 제품의 성능 사양에 대한 간략한 개요입니다.
특징/사양 | 다롄 와지 CNC 수직 선반 기계의 기능 |
회전 직경 범위 | 400mm ~ 5,000mm |
기계 구조 | 단일 기둥/이중 기둥(박스형 설계) |
제어 시스템 | 고급 CNC 가공 (사용자 요구사항에 따라 맞춤 제작 가능) |
제품 디자인 | 모듈화되고 다기능적인 |
핵심 이점 | 높은 수준의 신뢰성, 기계 및 전기적 통합 |
4. 중형 수직 선반(VTL)의 산업적 응용 분야:
당사의 CNC 수직 선반은 중국 중장비 가공 분야의 중요한 공백을 메웠으며 전 세계 수많은 첨단 기술 기업에서 널리 채택되고 있습니다.
주요 적용 분야는 다음과 같습니다.
해양 산업: 대형 선박 엔진 블록, 프로펠러 샤프트 및 대형 플랜지 가공.
전력 및 에너지: 풍력 터빈 허브, 발전기 케이스 및 수력 발전 부품 제조.
항공우주 및 방위산업: 대형 제트 엔진 케이스 및 티타늄 합금 링 부품에 대한 정밀 선삭 작업을 수행합니다.
광업 및 건설: 고하중 휠 허브 및 회전식 소성로 부품 가공.
5. CNC 수직 선반을 구매할 때 왜 다롄 와지 머신 그룹을 선택해야 할까요?
다롄 와지 CNC 머신 유한회사는 아름다운 다롄 창싱섬 산업단지에 위치해 있으며, 13에이커 규모의 현대적인 정원형 제조 시설을 운영하고 있습니다.
50년 역사의 탁월함: 우리는 다롄 와팡뎬 공작기계 그룹이 반세기 넘게 축적해 온 공작기계 제조 기술의 정수를 계승했습니다.
글로벌 시장 진출: 당사의 공작기계는 전 세계 38개 국가 및 지역에 수출되어 해외 시장에서 유사 제품 대비 40% 이상의 시장 점유율을 확보하고 있습니다.
사용자 중심 혁신: 당사는 연구 개발, 제조 및 마케팅을 아우르는 매우 신속한 대응 시스템을 구축하여 모든 사용자의 구체적이고 고유한 요구 사항을 정확하게 충족할 수 있도록 합니다.
저희는 귀사의 진정한 신뢰할 수 있는 파트너가 되겠습니다. 최고 품질의 제품과 가장 포괄적인 서비스를 가장 경쟁력 있는 가격으로 제공해 드릴 것을 약속드립니다.
지금 바로 연락하셔서 수직 선반(VTL) 맞춤 견적을 요청하시거나 글로벌 대리점 기회에 대해 상담하세요!
